Kartografie in der Renaissance: Ein neuartiges Bild der Welt

„Fast für ganz Europa sind Ptolemäus’ Zahlen ungenau; ich habe auch eine neue Tabelle für Europa beigefügt. Ich habe sie durch das aufmerksame Studium der Beobachtungen meiner Vorgänger sowie der Itinerarien angelegt.“

Johannes Schöner, Mathematiker, Kartograf, Globenmacher und Drucker in seiner 1515 in Nürnberg erschienenen Schrift „Luculentissima quaedam terrae totius descriptio“ („Eine sehr deutliche Beschreibung der ganzen Erde.“)

Von Hochschätzung, gar kritikloser Verehrung einer antiken Autorität, in diesem Fall derjenigen des um das Jahr 100 in der römischen Provinz Ägypten geborenen Claudius Ptolemäus, ist bei Schöner wenig bis nichts mehr zu spüren. Im Gegenteil! Äußerst selbstbewusst verwirft der im Unterfränkischen gebürtige Renaissancegelehrte das Zahlenwerk des Kollegen aus dem Altertum und räumt den eigenen Ergebnissen fast wie selbstverständlich den Vorrang ein. Ein bemerkenswerter Vorgang. Denn Ptolemäus war gewiss niemand, dessen Expertenwissen etwa aufgrund fehlender Relevanz oder eher obskur anmutender Außenseiterpositionen so einfach schlankerhand vom Tisch zu fegen war. Noch galt schließlich das nach ihm benannte geozentrische Weltbild, dem die aristotelische Annahme zugrunde lag, dass Himmelskörper sich nur mit konstanter Geschwindigkeit auf perfekten Kreisbahnen bewegen könnten. Bei dieser astronomischen Vorstellung fungiert die Erde als unbewegliches Zentrum des Universums. Der als Kopernikanische Wende bezeichneten Paradigmenwechsel mit der Sonne und nicht mehr der Erde im Mittelpunkt des Kosmos stand damals ja erst knapp dreißig Jahre später ab 1543 mit der Veröffentlichung des Hauptwerkes von Nikolaus Kopernikus „De revolutionibus orbium coelestium“ zur insbesondere auch von der römisch-katholischen Kirche erbittert geführten Debatte. Damit hätten wir dann auch fast beiläufig, weil unbemerkt inzwischen die Schwelle vom Spätmittelalter zur Frühen Neuzeit endgültig überschritten.

Doch im hier vorliegenden Text steht nicht der Astronom Ptolemäus im Vordergrund, sondern der vergleichbar namhafte und talentierte Geograf. Neben dem den Phöniziern zugehörigen, die Westküste Afrikas von den Säulen des Herakles (Melqart) bis zum Golf von Guinea erkundenden Hanno dem Seefahrer oder Repräsentanten der griechisch-römischen Antike wie Anaximander, Hekataios von Milet, Herodot, Hipparchos von Nikaia, Erathostenes von Kyrene, Marinos von Tyros, Strabon, Plinius und Pomponius Mela der fraglos bedeutendste, wenn nicht vor allen anderen anzusiedelnde Vertreter dieser weit gefächerten Disziplin im Altertum. Sein einschlägiges Hauptwerk, – der historisch erste bekannte Versuch, Teile der als Kugel erkannten Erde in einer Kartenprojektion zutreffend darzustellen – die Γεωγραφικὴ Ὑφήγησις (Geographike Hyphegesis; kurz: Geographie genannt), war allerdings während des gesamten Früh- und Hochmittelalters im lateinischen Westen unauffindbar. Stand demnach für Auswertungen und Analysen nicht zur Verfügung. Wissen um die Gestalt der Erde, das bereits einmal da war, ging deswegen für etliche Jahrhunderte verloren. Erst um 1300 erfolgte die wegweisende Wiederentdeckung des Werkes in Form einer griechischen Handschrift seitens des Gelehrten Maximos Planudes im zum ehemaligen Oströmischen, nunmehr Byzantinischen Reich gehörigen Konstantinopel. Was schließlich im Ergebnis zu Beginn des 15. Jahrhunderts durch Jacopo d’Angelo da Scarperia in Italien zu einer Übersetzung ins Lateinische und damit erst einer Zugänglichmachung für die europäische Gelehrtenwelt geführt hat.

1. Ein früher, um 1482 – im vorletzten Jahrzehnt der italienischen Frührenaissance, deren ideelle Auswirkungen und künstlerische Manifestationen zunehmend auch im nordalpinen, bislang eindeutig von Gotik und Scholastik dominierten Raum an Boden gewannen – in Ulm entstandener Druck der auf den Koordinaten von Ptolemäus basierenden Weltkarte. Die drei Kontinente Europa, Asien und Afrika sind zwar deutlich sicht- bzw. unterscheidbar, die Ungenauigkeiten etwa bei der Darstellung Skandinaviens, Indiens, das sich von der Landmasse her in einem krassen Missverhältnis zur vorgelagerten Insel Ceylon befindet, oder Afrikas südlich des rotbraun eingefärbten nördlichen Wendekreises hingegen erheblich. Zudem wird der Indische Ozean als Binnenmeer dargestellt. Bearbeitung und Druckvorbereitung sind auf Donnus Nicolaus Germanus, der Druck selbst auf Lienhart Holle zurückzuführen.

Jedwede aus heutigem Wissen resultierende Überheblichkeit gegenüber auf Ptolemäus beruhenden damaligen Weltkarten (s. Abb. 1) samt der ihnen innewohnenden Fehler und Ungenauigkeiten ist jedoch fehl am Platze, unangemessen. Zumal, wenn wir gebührend berücksichtigen, dass die arabisch-islamische Welt noch im 12./13./14. Jahrhundert mit ihren wissenschaftlich geprägten Kartenwerken (s. Abb. 2) den etwa zeitgleich eher von theologischen Standpunkten her gestalteten europäischen Pendants (s. Abb. 3) – vor der Wiedernutzbarmachung des Ptolemäischen Wissens (s. o.) – meilenweit in puncto Präzision und Realitätsnähe voraus war.

Parallel zu den mittelalterlichen Weltkarten, den „mappae mundi“ (s. Abb. 3) entstanden spezielle, zunächst vorwiegend die Verhältnisse im Mittelmeer und Schwarzem Meer widerspiegelnde Seekarten, die sogenannten Portolankarten. Ursprünglich waren Portolane regelrechte Bücher mit nautischen Angaben zur Hafenbeschaffenheit, Strömungen, Leuchttürmen, Landmarken etc., also für die Seefahrt lebensnotwendigen bzw. überlebenswichtigen Informationen. Ein wesentliches Merkmal der zumeist Pergament als widerstandsfähigem Beschreibstoff nutzenden Portolankarten (s. Abb. 4) ist das sichtbare Liniennetz, das zur Kursbestimmung mittels Kompass gedient hat. Dieses Liniennetz besteht aus verschiedenfarbigen Geraden, den Rumben- oder Windrosenlinien, die sowohl vom Zentrum der Karte als auch von 16 gleichmäßig auf einer Kreislinie verteilten Punkten ausstrahlen. Die Linien der jeweils vier Haupt- und Zwischenhimmelsrichtungen sind schwarz, die der Halb-Winde grün, die der Viertel-Winde rot eingetragen. Diese traditionelle Farbgebung wurde mehr als vier Jahrhunderte hindurch im Wesentlichen unverändert beibehalten.

2. Der wohl bedeutendste arabische Geograph, Al-Idrisi, erstellte 1154 für den normannischen König Roger II. von Sizilien eine Weltkarte, die für ihre Zeit eine bemerkenswerte Genauigkeit aufwies. Sie zeigte Teile Europas, Asiens und Nordafrikas präziser als jedes europäische Pendant dieser Ära. Im Gegensatz zu annähernd zeitgleich entstandenen europäischen „Quasi-Landkarten“, die oft stark allegorisch oder biblisch überformt waren, legten arabische Karten Wert auf topographische Fakten und wussten die Welt bereits in Klimazonen einzuteilen.

3. Die um 1300 gestaltete und nicht mehr in Original, sondern nur noch als Reproduktion erhaltene Ebstorfer Weltkarte ist die größte mittelalterliche *„mappa mundi“*. Sie ist nach ihrem Fundort, dem Benediktinerkloster Ebstorf in der Lüneburger Heide, benannt. Das aufgrund der kreisrunden Form als Radkarte bezeichnete Werk stellt das Rund der Erde dar und ist geostet, nicht genordet. Demgemäß befindet sich ganz oben die bildliche Darstellung des irdischen Paradieses, während Jerusalem im Zentrum liegt. Die Karte geht auf das Grundmuster des dreigeteilten Erdkreises der Kontinente Asien, Afrika, und Europa zurück. Asien nimmt die obere Kreishälfte ein und ist größer als die beiden anderen Kontinente zusammen. Europa wird im linken unteren Viertel dargestellt.

4. Das Mittelmeer und rechts oben das Schwarze Meer auf einer Portolankarte, die wahrscheinlich in Genua zwischen 1320 und 1350 entstanden ist. Mit Rumbenlinien in 16 Richtungen.

Entdeckungsfahrten vermehren während der Renaissance das Wissen europäischer Gelehrter über die Beschaffenheit der Erde

Bedeutende Fortschritte hin zu einer auch gegenüber Ptolemäischen Erkenntnissen (s. o.) realistischeren Wiedergabe der Gestalt und Form der Kontinente sowie der zukünftig weitaus mehr Raum einnehmenden Ozeane bei der Erstellung kartografischer Werke im 16. Jahrhundert korrespondieren eng mit Entdeckungsfahrten, die wagemutige Kapitäne im Auftrag portugiesischer und spanischer Herrscher seinerzeit unternommen haben/hatten. Bisweilen mitfinanziert durch Augsburger Handelshäuser wie die Fugger und Welser. Auf lange Sicht hat sich dadurch (z. B.: hochseegängige Schiffstypen, mit Kanonen ausgestattete Schiffsartillerie, neuartige nautische Instrumente) die bis dato nicht von der Hand zu weisende eindeutige wissenschaftlich-technische Überlegenheit weg von der islamisch-arabischen und kaiserzeitlich chinesischen unter der seit 1368 die Yuan- ablösenden Ming-Dynastie hin zur westlichen europäischen Kultur verlagert. Ein vermeintlich unscheinbarer, aber in seinen Konsequenzen nachhaltiger Prozess von welthistorischer Dimension.

Veranschaulichen lässt sich der zeitliche Beginn, für den diese These Gültigkeit beanspruchen darf, indem man die gegenüber europäischen Entdeckungsfahrten chronologisch rund ein Dreivierteljahrhundert früheren Reisen des chinesischen Admirals Zheng He im Indischen Ozean – das indische Calicut hat er ebenso wie späterhin Vasco da Gama erreicht – weiter bis an die Ostküste Afrikas und an die Südspitze der Arabischen Halbinsel (s. Abb. 5) näher in Augenschein nimmt. Und anschließend die Frage stellt, welche wirtschaftlichen Schlussfolgerungen bzw. explorativen Ansätze man im Reich der Mitte – gemäß traditionell gültigem sinozentrischem Weltbild galt ihr Land den Chinesen als das kulturelle, politische und wirtschaftliche Zentrum der Welt – daraus gezogen hat. Die ernüchternde Antwort muss lauten: Um Einfluss und Pfründe fürchtende hohe kaiserliche Hofbeamte wussten durch Vernichtung der Unterlagen und Dokumente von Admiral Zheng He sowie durch Zerstörung der zahlreiche Schiffe umfassenden Schatzflotte ein weiteres allzu expansives Auftreten des chinesischen Kaiserreichs in der Welt zu verhindern. Isolationismus erschien deutlich attraktiver als die Chancen und Möglichkeiten des Freihandels!

Ein anderes, völlig gegensätzliches Umgehen mit den vorgefundenen Gegebenheiten lässt sich bei den Europäern beobachten. Die wichtigsten Akteure bei der Erkundung des östlichen Seeweges nach Indien mit ihren jeweiligen Expeditionen habe ich nachfolgend in einer Übersicht zusammengefasst:

Gil Eanes: Überwand 1434 das als unpassierbar geltende Kap Bojador, was den Weg für weitere Erkundungen nach Süden freimachte.
Diogo Cão: Erkundete in den 1480er Jahren die afrikanische Westküste, entdeckte die Mündung des Kongo und stieß bis ins heutige Namibia vor.
Bartolomeu Dias: Umsegelte als erster Europäer 1488 das Kap der Guten Hoffnung (die Südspitze Afrikas) und wies damit den Weg in den Indischen Ozean.
Vasco da Gama: Umsegelte 1497–1498 das Kap der Guten Hoffnung und erkundete die Ostküste Afrikas (u. a. Mosambik, Mombasa, Malindi), bevor er den Seeweg nach Indien fand.

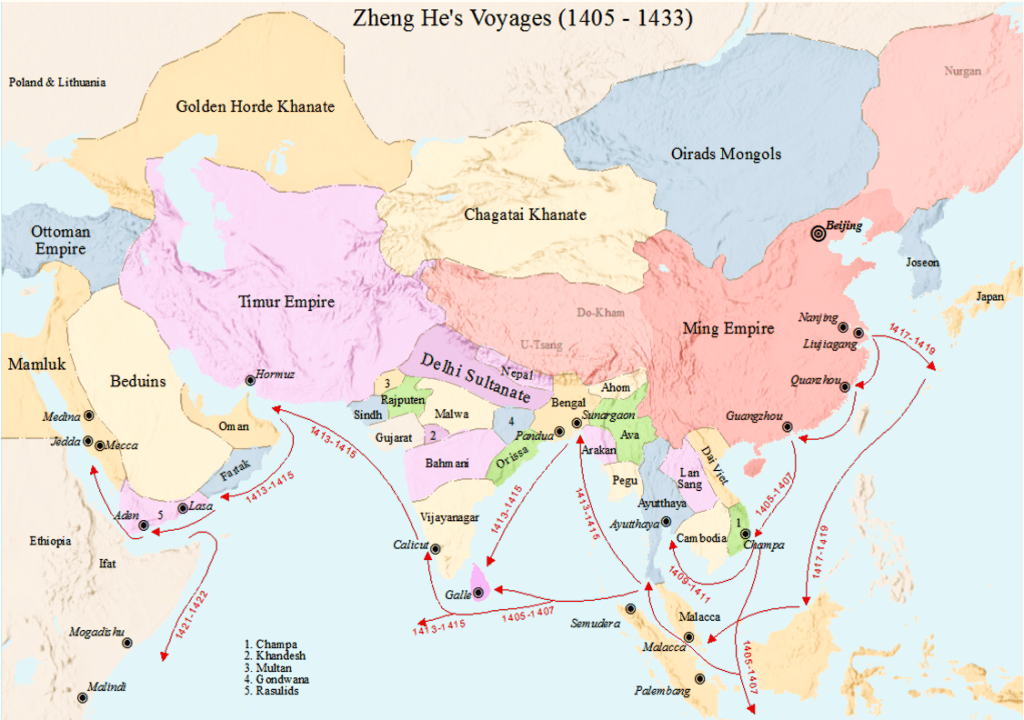

5. Insgesamt sieben Reisen hat Admiral Zheng He von 1405 bis 1433 mit der gewaltigen Schatzflotte unternommen. Es hätte schon damals die Möglichkeit bestanden, weite Teile der Anrainerländer des Indischen Ozeans mittel- und langfristig für den chinesischen Außenhandel zu erschließen. Doch die tonangebenden Konfuzianer am Kaiserhof brandmarkten Zheng Hes Reisen als Verschwendung von Staatsgeldern. Reiseunterlagen und Dokumente des bedeutenden fernöstlichen Admirals wurden deshalb größtenteils vernichtet!

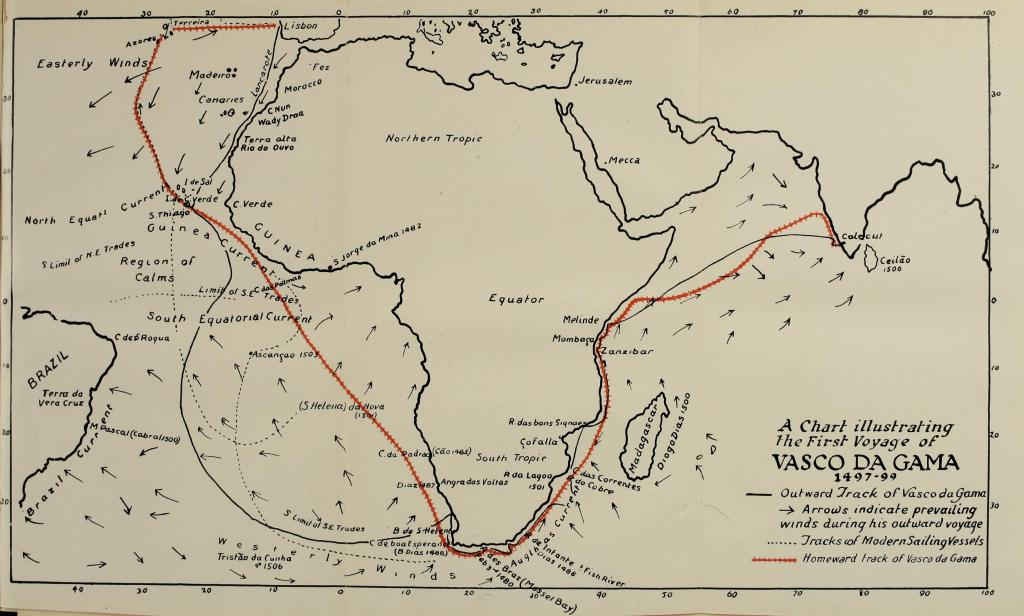

6. Reiseroute von Vasco da Gama. Aufbruch am 8. Juli 1497 in Lissabon, Ankunft im indischen Calicut am 20. Mai 1498, also keine sechs Jahre nach der Entdeckung Amerikas durch Kolumbus, aber rund ein Dreivierteljahrhundert nach der letzten (siebten) Reise der Schatzflotte des chinesischen Admirals Zheng He ebendorthin (s. Abb. 5).

Um einen falschen Eindruck zu vermeiden, ist relativierend hinzuzufügen, dass Entdecker wie da Gama selbstredend keinen Masterplan für das weitere Vorgehen im Gepäck hatten. Die Tauschgüter, die man zunächst bei sich hatte, waren nicht viel mehr als nutzloser, billiger Tand und konnten bei den lokalen Herrschern keinerlei Wohlgefallen erregen. Erst das von den Fuggern den Portugiesen zur Verfügung gestellte mitteleuropäische Silber änderte die Situation grundlegend, so dass diese ebenfalls eine attraktive Handelsware im Austausch gegen Gewürze oder kostbare Stoffe anzubieten hatten.

Etwas anderes ist zudem – dem Titel diese Beitrags entsprechend – bedeutsam geworden: Nämlich das auf den Fahrten über die Ozeane gewonnene geographische Wissen hat sukzessive Eingang in kartographische Werke gefunden.

**Sichtbarer Fortschritt**

Was in Europa an neuen Erkenntnissen gewonnen und in der Folge optisch visualisiert worden ist, ein so bisher noch nicht gekanntes Bild der Welt, ist der Reihe nach an den Arbeiten von Martin Behaim (s. Abb. 7), Martin Waldseemüller (s. Abb. 8) und Gerhard Mercator (s. Abb. 9) abzulesen.

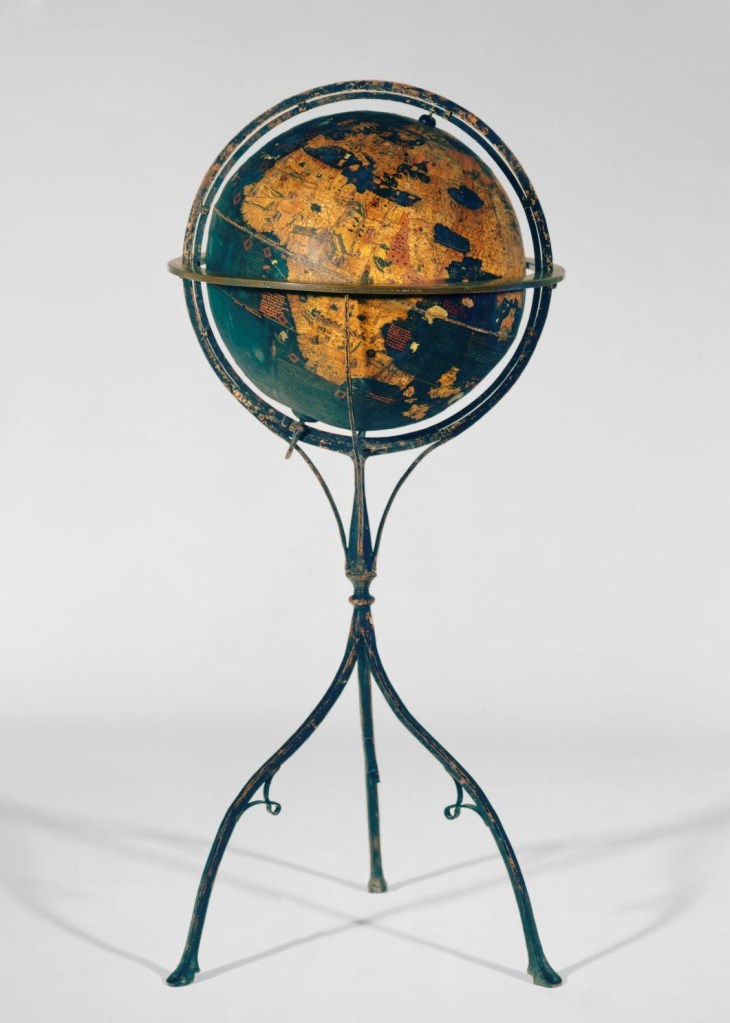

7. Der Behaim-Globus trägt auch die Bezeichnung *„Erdapfel“*. Es handelt sich um den ältesten erhaltenen Erdglobus, den es gibt. Er hat einen Durchmesser von 51 cm und wurde ca. 1492–1493 im Auftrag des Nürnberger Rates von verschiedenen Handwerkern unter der Anleitung Martin Behaims gefertigt. Heute ist er im Germanischen Nationalmuseum, Nürnberg, zu sehen. Eines der letzten kartographischen Werke, die die damals in Europa bekannte Welt vor der Entdeckung Amerikas darstellen. Insbesondere Afrika ist nunmehr erheblich naturgetreuer als bei den Arbeiten nach Ptolemäus (s. Abb. 1) und Al-Idrisi (s. Abb. 2) wiedergegeben.

8. Das erste kartografische Zeugnis, das die 1492 von Kolumbus entdeckte *„Neue Welt“* als einen neuen Kontinent sah und ihn mit America betitelte, ist die 1507 von Martin Waldseemüller unter Mitarbeit von Matthias Ringmann konzipierte Weltkarte. Der vielsagende Titel in deutscher Sprache lautete: „Die vollständige Kosmografie nach der Überlieferung des Ptolemäus sowie nach dem Augenschein Amerigo Vespuccis und anderer“.

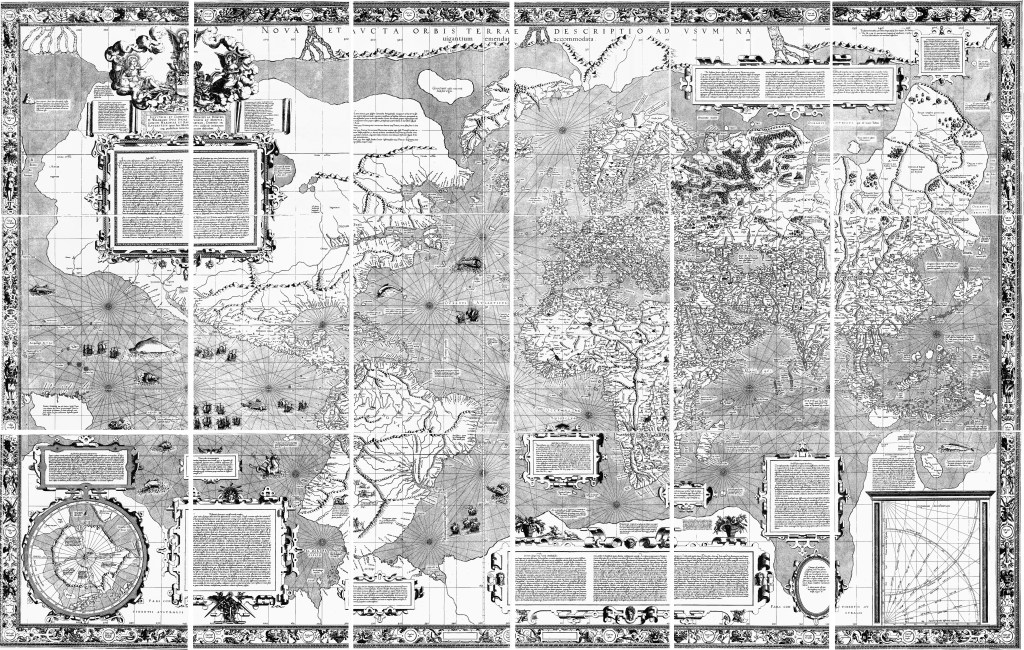

9. Gerhard Mercator: Weltkarte von 1569. Den Höhepunkt seines kartografischen Schaffens erreichte Mercator mit der Weltkarte von 1569. Zugleich handelt es sich um die letzte große Wandkarte aus den Händen Mercators. Sie setzt sich aus 21 Blättern zusammen und weist insgesamt 16 Texte verschiedener Länge auf. Dargestellt ist die Welt in der später sogenannten Mercator-Projektion mit wachsenden Breiten.

China hatte dem – der lange Schatten der Vernichtung der Schatzflotte (s. o.) während des gesamten 16. Jahrhunderts nichts Vergleichbares entgegenzusetzen. Erst dem Jahr 1602 gehört die Weltkarte Kunyu Wanguo Quantu (s. Abb. 10) im Stil europäischer Karten an. Doch wurde sie nicht von Einheimischen konzipiert und realisiert, sondern von einem italienischen Priester namens Matteo Ricci, der im Reich der Mitte als Missionar tätig war.

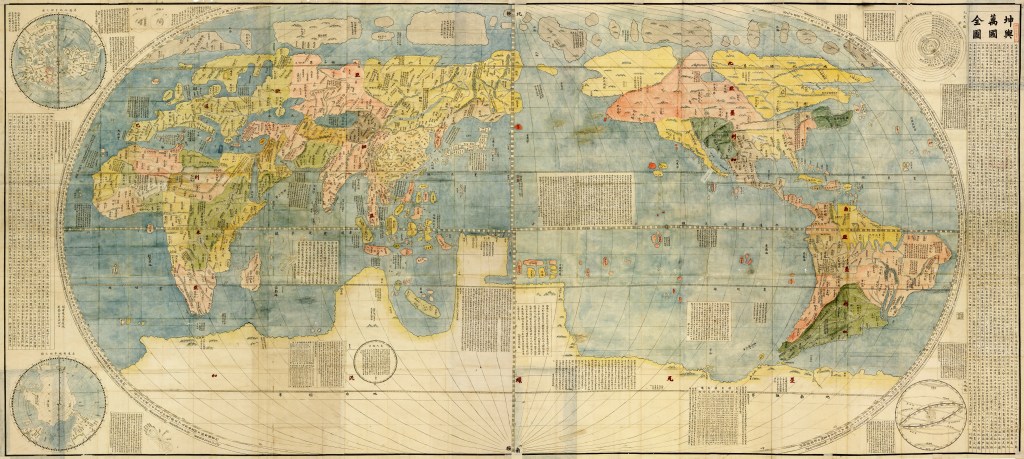

10. Matteo Riccis Kunyu Wanguo Quantu aus dem Jahr 1602. Knapp einhundert Jahre nach Martin Waldseemüller (s. Abb. 8).
